Upozornění:

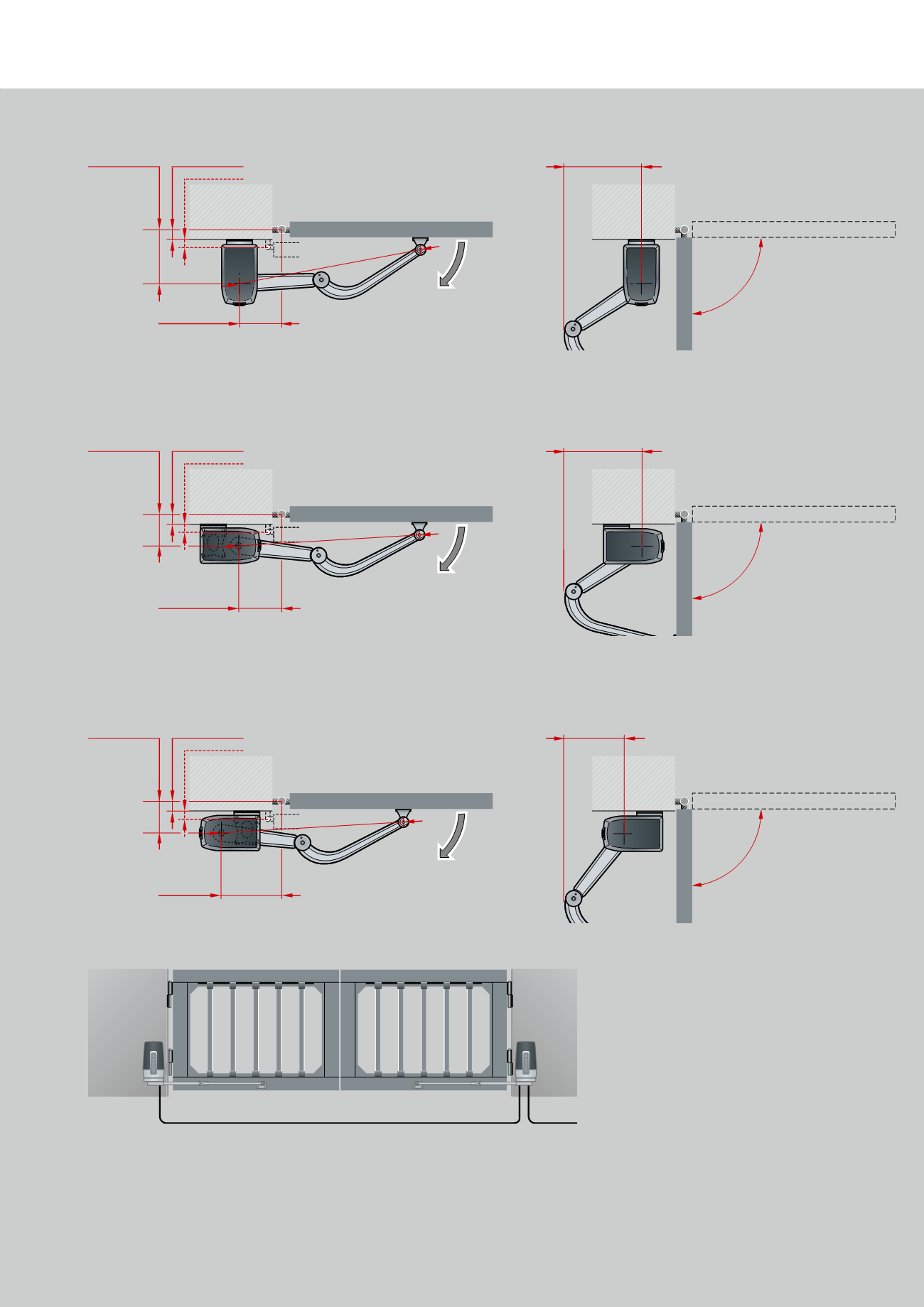

Všechna vyobrazení a údaje se vztahují
na standardní kování. Další charakteristiky
výbavy možné.
Všechny rozměry jsou minimální rozměry.
Rozměry v mm
A = ± e + 203,5
+ e
– e
115 – 285
e = –33,5 až +266,5
(vzdálenost bodu otáčení brány
od montážní desky)
300 – 500
A = ± e + 100
+ e
– e
215 – 365
e = –30 až +360
(vzdálenost bodu otáčení brány
od montážní desky)
300 – 500
A = ± e + 100
+ e
– e
135 – 305
e = –30 až +360
(vzdálenost bodu otáčení brány
od montážní desky)
300 – 500
